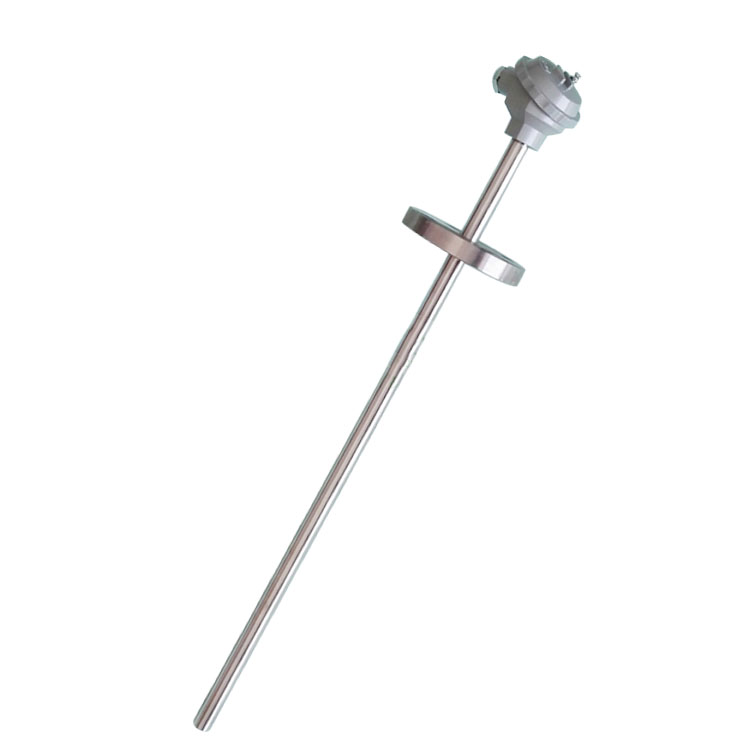

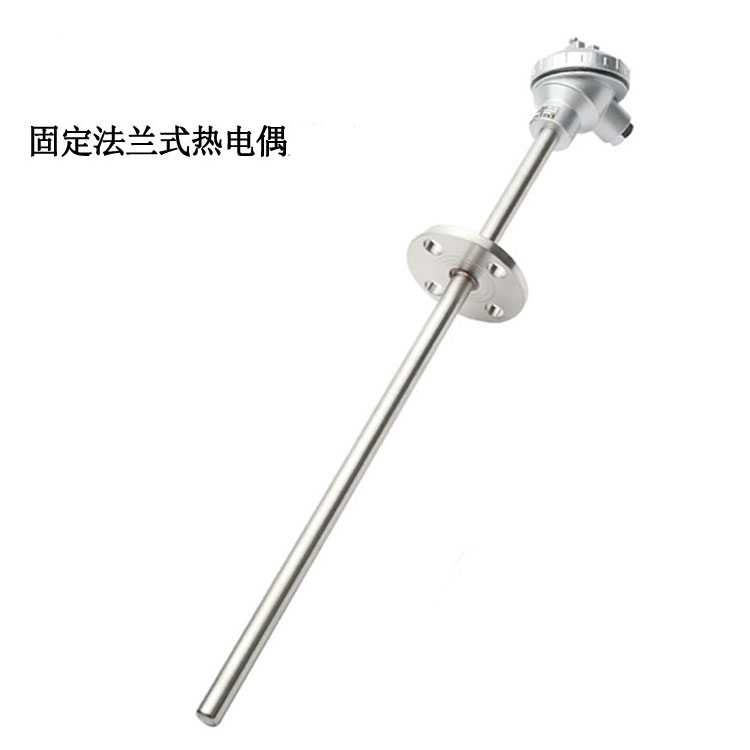

固定法蘭式熱電偶

簡要描述：工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。

產品型號：WRN-430
廠商性質：
更新時間：2024-01-29
訪問次數：2724

產品咨詢聯系我們

產品分類

詳細介紹

工業用裝配式熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。裝配式熱電偶可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。

裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。

測量范圍及允許誤差范圍

熱電偶類別	代號	分度號	測量范圍	基本誤差限
鎳鉻－康銅	WRK	E	0－800℃	±0.75%t
鎳鉻－鎳硅	WRN	K	0－1300℃	±0.75%t
鉑銠 13 -鉑	WRB	R	0-1600℃	±0.25%t
鉑銠 10 －鉑	WRP	S	0－1600℃	±0.25%t
鉑銠 30 －鉑銠 6	WRR	B	0－1800℃	±0.25%t

注：t為感溫元件實測溫度值（℃）

熱電偶時間常數

熱惰性級別	時間常數（秒）	熱惰性級別	時間常數（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶*小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。

規定的長時間使用溫度（℃）	試驗溫度（℃）	絕緣電阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

訂貨需知：
1.注明熱電偶型號、分度號、使用溫度范圍。
2.熱電偶保護管直徑、長度、材質等。
3.有緊固件、法蘭裝置的，需提供相關尺寸。
